本安型補償導線、補償電纜廣泛用于石油、化工、冶金、電力等廠礦科研部門中的溫度測量與控制系統。

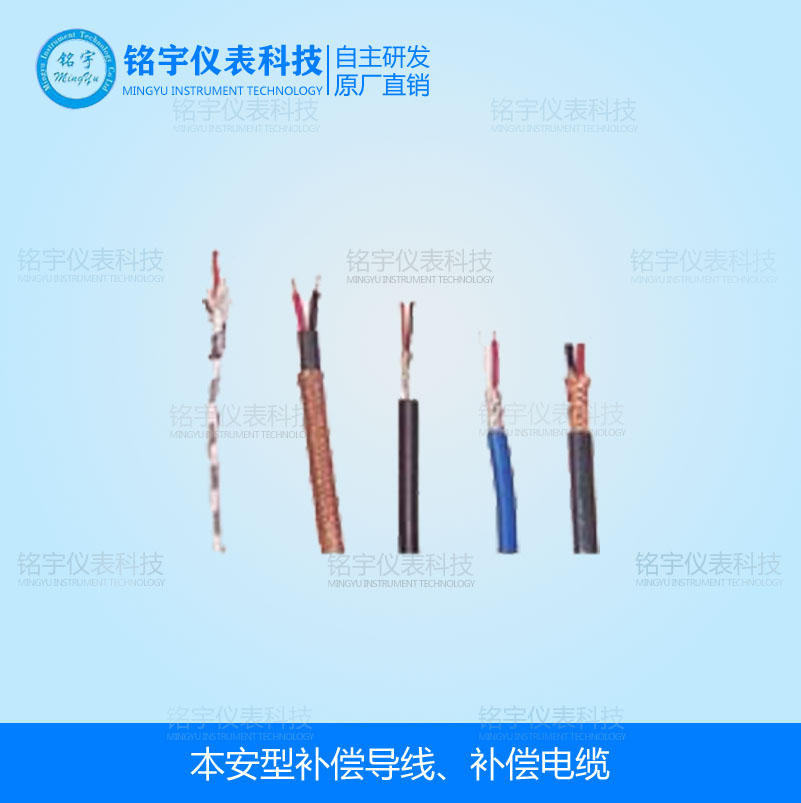

本安型補償導線、補償電纜產品詳情：
一、適用范圍
本安型補償導線、補償電纜廣泛用于石油、化工、冶金、電力等廠礦科研部門中的溫度測量與控制系統。
二、執行標準
GB/T4989-94 JB/T7495-94 IEC584-3
三、產品特點和使用特性
具有防爆性，適用于化學、石油化工肯有爆性氣體和粉塵等惡劣環境下測控系統與本質安全電路。本產品正負標色按GB/T4989-94標準執行，護酞蘭色，并在產品型號前加代號“ia”
本產品應懷相應的熱電偶一起配套使用，S型補償亦可配用R型熱電偶。
四、產品主要技術指標
|
型號
|
熱電動熱及允差
|
|||||
|
100℃
|
200℃
|
|||||
|
熱電動熱
|
允差
|
熱電動勢
|
允差
|
|||
|
普通級
|
精密級
|
普通級
|
精密級
|
|||
| SC KC KC1 KX EX JX TX NX WC3/25 WC5/26 |
0.645 4.095 4.095 4.095 6.317 5.268 4.277 2.774 1.145 1.451 |
±0.037(5℃) ±0.105(2.5℃) ±0.105(2.5℃) ±0.105(2.5℃) ±0.170(2.5℃) ±0.135(2.5℃) ±0.047(2.5℃) ±0.100(2.5℃) ±0.048 ±0.051 |
±0.023(3℃) ±0.063(1.5℃) ±0.063(1.5℃) ±0.063(1.5℃) ±0.102(1.5℃) ±0.081(1.5℃) ±0.024(1.5℃) ±0.060(1.5℃) |
1.440 6.137 8.137 8.137 13.419 10.777 9.286 5.912 2.602 3.089 |
±0.057(5℃) ±0.201(5℃) ±0.100(2.5℃) ±0.100(2.5℃) ±0.183(2.5℃) ±0.138(2.5℃) ±0.08(1.5℃) ±0.100(2.5℃) ±0.080 ±0.085 |
±0.060(1.5℃) ±0.060(1.5℃) ±0.111(1.5℃) ±0.083(1.5℃) ±0.043(0.8℃) ±0.060 |
