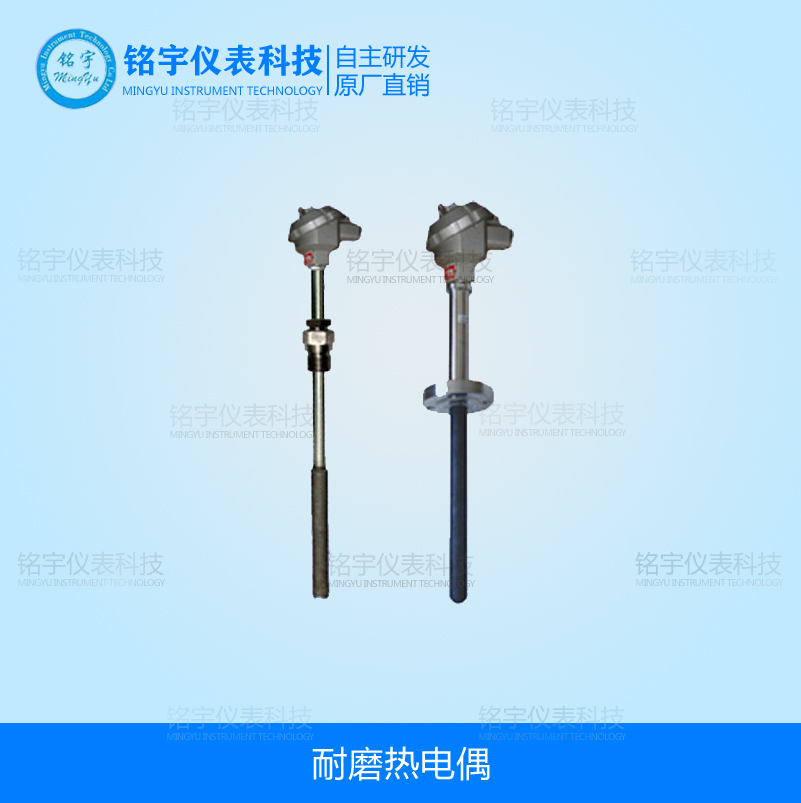

耐磨熱電偶是電廠循環流化訂鍋爐,沸騰鍋爐,粉磨煤機造氣爐和水泥廠系列窯頭,窯尾,爐頭罩及化工,冶煉等高溫耐磨環境較為理想的高技術類專用產品,G系列博采眾長,采用的工藝配方,在失態平衡中制作出耐磨合金該產品與普通不銹鋼金屬,金屬陶瓷保護管,與市場上同類耐磨合金保護管相比,其使用壽命提高1-5倍.由于環境溫度差,溫控點過高,振動較大,鼓風機風速過高,磨損嚴重,造成溫度測量非常困難,使用壽命很短暫,一般的耐磨合金只有10-90天就磨透損壞,燒彎,折斷,造成熱電偶損壞,給用戶帶來很大的損失和不必要的麻煩,本公司生產的G系列彌補了這個缺點.
|
類型 |
代號 |
性能特點 |
測量范圍℃ |
外徑d(mm) |
適用場合 |
|
不銹鋼噴涂 |
NP |
耐磨 |
0~800 |
Φ16，Φ22 |
水泥， 煤粉， 流化床， 沸騰爐， 水泥旋窯 |
|
不銹鋼加強 |
Q |
壽命延長 |
0~800 |
Φ22~Φ30 |
|
|
硬質合金 |
NH10 |
耐磨、耐高溫 |
0~1100 |
Φ16~Φ34 |
|
|
高溫合金 |
NH12 |
耐磨、耐腐、耐高溫、強度好 |
0~1200 |
Φ20~Φ25 |
|
|
高溫合金 |
NH13 |
耐磨、耐腐、耐高溫、性能好 |
0~1300 |
Φ22 |
|
|
高鉻鑄鐵 |
G |
耐磨、耐腐、外徑大 |
0~1050 |
Φ32~Φ38 |
四、型號及規格
| 型號 | 分度號 | 測溫范圍℃ | 公稱壓力 | 流速 | 規格 | |
| d | L×l | |||||
| WRN-230N | K | 0-800 | ≤100MPa | ≤100m/s | Ф16 | 300×150 |
| WRN2-230N | 350×250 | |||||
| WRE-230N | E | 0-600 | 500×350 | |||
| WRE2-230N | 550×400 | |||||
| WZP-230N | Pt100 | -200～500 | 650×500 | |||
| WZP2-230N | 900×750 | |||||
| WRN-630N | K | 0-800 | ≤30MPa | ≤80m/s | Ф15 | 1050×900 |
| WRN2-630N | 1150×1000 | |||||
| WRE-630N | E | 0-600 | 1250×1100 | |||
| WRE2-630N | 1350×1200 | |||||
五、耐磨熱電偶選型型譜
| WR | 熱電偶 | |||||
| 感溫元件 | ||||||
| N | 鎳鉻鎳硅 K | |||||
| E | 鎳鉻銅鎳 E | |||||
| 連接形式 | ||||||
| 2 | 固定螺紋 | |||||
| 3 | 活動法蘭 | |||||
| 4 | 固定法蘭 | |||||
| 6 | 固定螺紋錐形保護管 | |||||
| 接線盒形式 | ||||||
| 2 | 防噴式 | |||||
| 3 | 防水式 | |||||
| 保護管直徑 | ||||||
| 0 | 16 | |||||
| 1 | 12 | |||||
| Φ18、Φ20 | 客戶定制 | |||||
| Φ22、Φ25 | ||||||
| T | Φ28、Φ32 | |||||
| 耐磨標示 | NM | |||||
| 耐磨頭材質 | ||||||
| -SN | 水泥廠專用 | |||||
| -DC | 電廠專用 | |||||
| -LM | 等離子噴涂 | |||||
| -CM | 高鉻鑄鐵 | |||||
| -KM | K氏合金 | |||||
| 特殊材質 | ||||||
| 使用場合 | 客戶在訂購耐磨熱電偶時一定要確定其使用工礦場合，使用溫度，便于廠家對耐磨頭材質的正確選擇 | |||||
備注：溫度儀表屬于易耗品；耐磨熱電偶更屬于常規易耗品；請客戶選擇耐磨熱電偶的時候勿要糾結一支耐磨熱電偶的使用壽命，影響耐磨熱電偶的使用壽命有溫度；使用場合；現場窯爐對耐磨熱電偶的磨損程度都不一樣；窯爐窯頭窯尾等等因素都會影響使用壽命。
