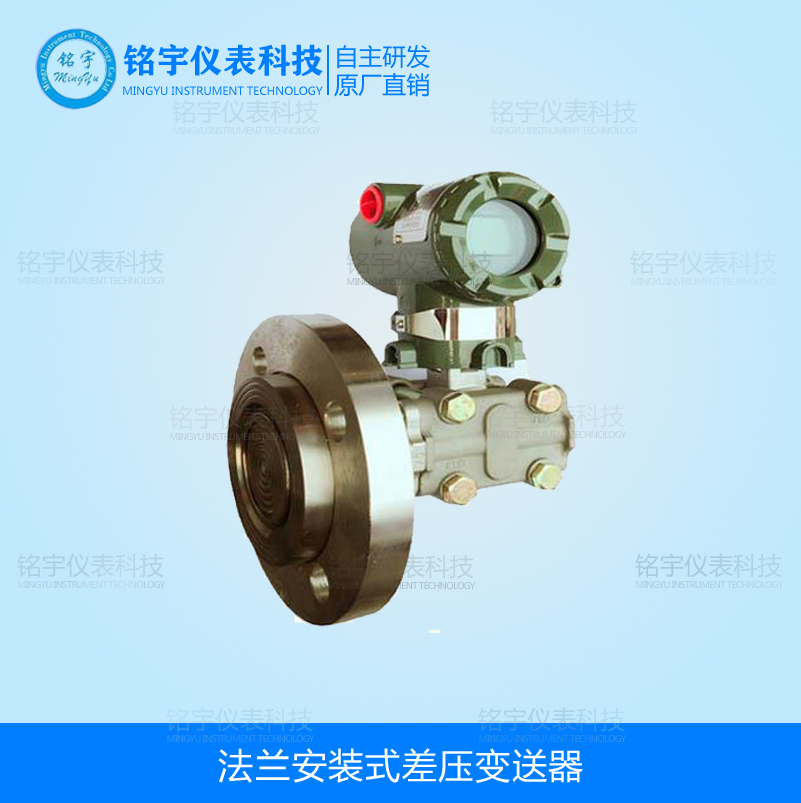

法蘭安裝式差壓變送器

產品時間：2020/8/25 0:00:00

簡要描述：

EJA210A法蘭安裝式差壓變送器用于測量液體、氣體或蒸汽壓力，并將其轉變成4～20mADC的電流信號輸出。EJA210A單法蘭差壓變送器也可與HART275手操器互通訊，通過它們進行設定、監控等。EJA210A單法蘭差壓變送器采用的微處理技術及數字通訊技術。除具有常規智能式的全部功能外，還具有一系列增強的功能，如零點自動調整，遠程就地控制參數查看與調整控制參數密碼鎖定等。同時通過現場總線HART協議，進行遠程參數設定、遠程控制、自診斷等功能。

在線咨詢聯系我們

詳細介紹

法蘭安裝式差壓變送器詳細資料：

單法蘭差壓變送器功能：

輸出：2線制，4～20mA DC輸出，數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4～20mA DC信號上。
變送器電源電壓：工作狀態：10.5～42V DC
                數字通訊：16.4～42V DC
                本安型：16.4～30V DC
220A單法蘭差壓變送器的負載：(輸出信號代碼為D和E時)：工作狀態：0～1335Ω    數字通訊：250～600Ω
HART通訊距離：用多芯雙絞線時可通訊距離z大達2Km。壓力變送器通訊距離因電纜類型而異。公式如下：L=65000000/(R×C)-(C1+10000)/C
L=長度(m和ft)
R=阻抗(Ω ，包括電源阻抗)
C=電纜電容(pF/m或pF/ft)
C1=z大并聯電容(pF/m或pF/ft)
的阻尼時間常數：放大器部件和膜盒的阻尼時間常數之和。常數在0.2～64秒范圍內可調。
環境溫度：-40～85℃(-40～185?F)   -30～80℃(-22～176?F)【帶LCD表頭】
接液溫度：-40～120℃(-40～248?F)
調量程的參考精度：(包括從零點開始的線性、滯后性和重復性)：±0.1％
穩定性：±0.1％量程上限/12個月

型號	規格代碼	說明	備注
EJA210A		（平膜片型）
輸送信號	E D	4～20mA，HART協議數字通訊 4～20mA
測量量程（膜盒）	M H	1～100Kpa 5～500Kpa
高壓側 （法蘭側）接液部分材質	S H T	膜盒其它 SUS316 SUS316L 哈氏合金C-276 哈氏合金C 鉭
法蘭規格	J1 J2 A1 A2 P1 P2 D2 D4 G2 G4	JIS10K JIS20K ANSI 150 ANSI 300 JPI 150 JPI 300 DIN PN10/16 DIN PN25/40 GB PN10/16（GB9115.9-88） GB PN10/16（GB9115.9-88）
法蘭尺寸/材質	A B C D E F	2-inch（50mm,DN50）/S25C 2-inch（50mm,DN50）/SUS304 2-inch（50mm,DN50）/SUS316 3-inch（80mm,DN80）/S25C 3-inch（80mm,DN80）/SUS304 3-inch（80mm,DN80）/SUS316
低壓側管道連接	0 1 2	帶M20×1.5過程接頭帶½NPT內螺紋過程接頭，2處接線口無過程接頭（容式法蘭上¼NPT內螺紋）
法蘭螺栓材質	A B C	SCM435 SUS630 SUH660
安裝	9	水平配管連接，左邊高壓
電氣接口	5	G½內螺，2處接線口帶盲塞
顯示表頭	D E N	數字表頭帶設定按鈕的數字表頭（無表頭）
附加選型代碼		/附加規格
防爆方式	d	隔爆型BT4
防爆方式	i
