柏油流量計

產品時間:2020/8/16 0:00:00

簡要描述:

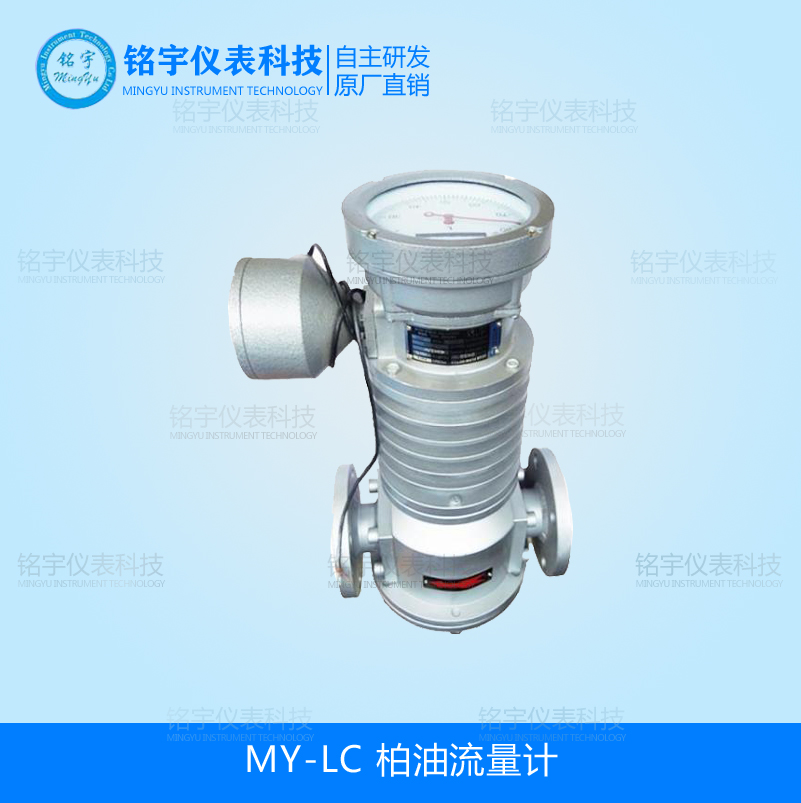

MY-LC柏油流量計是一種指針顯示,字輪累積計數裝置及回零裝置的輕型容積式流量儀表,威卡系列柏油流量計是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量精度高,受液體粘度影響小,表前不需要安裝直管段, 廣泛用于高粘度介質的累積流量測量,屬于容積式流量計一種,在流量儀表中是精度較高的一類

柏油流量計價格詳細資料:

MY-LC柏油流量計是一種指針顯示,字輪累積計數裝置及回零裝置的輕型容積式流量儀表,威卡系列柏油流量計是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量精度高,受液體粘度影響小,表前不需要安裝直管段, 廣泛用于高粘度介質的累積流量測量,屬于容積式流量計一種,在流量儀表中是精度較高的一類


  MY-LC柏油流量計是一種指針顯示,字輪累積計數裝置及回零裝置的輕型容積式流量儀表,威卡系列柏油流量計是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量精度高,受液體粘度影響小,表前不需要安裝直管段, 廣泛用于高粘度介質的累積流量測量,屬于容積式流量計一種,在流量儀表中是精度較高的一類。



柏油流量計價格是用機械測量元件把流體連續不斷地分割成單個已知的體積部分,根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。汽油流量計是計量流經管道內液體流量總和的容積式流量計,該流量計具有測量精度高,受液體粘度影響小,表前不需要安裝直管段, 適用于油類及高粘度介質的累積流量測量。汽油流量計可以選用不同的材料(鑄鋼、不銹鋼和316)制造,汽油流量計適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。

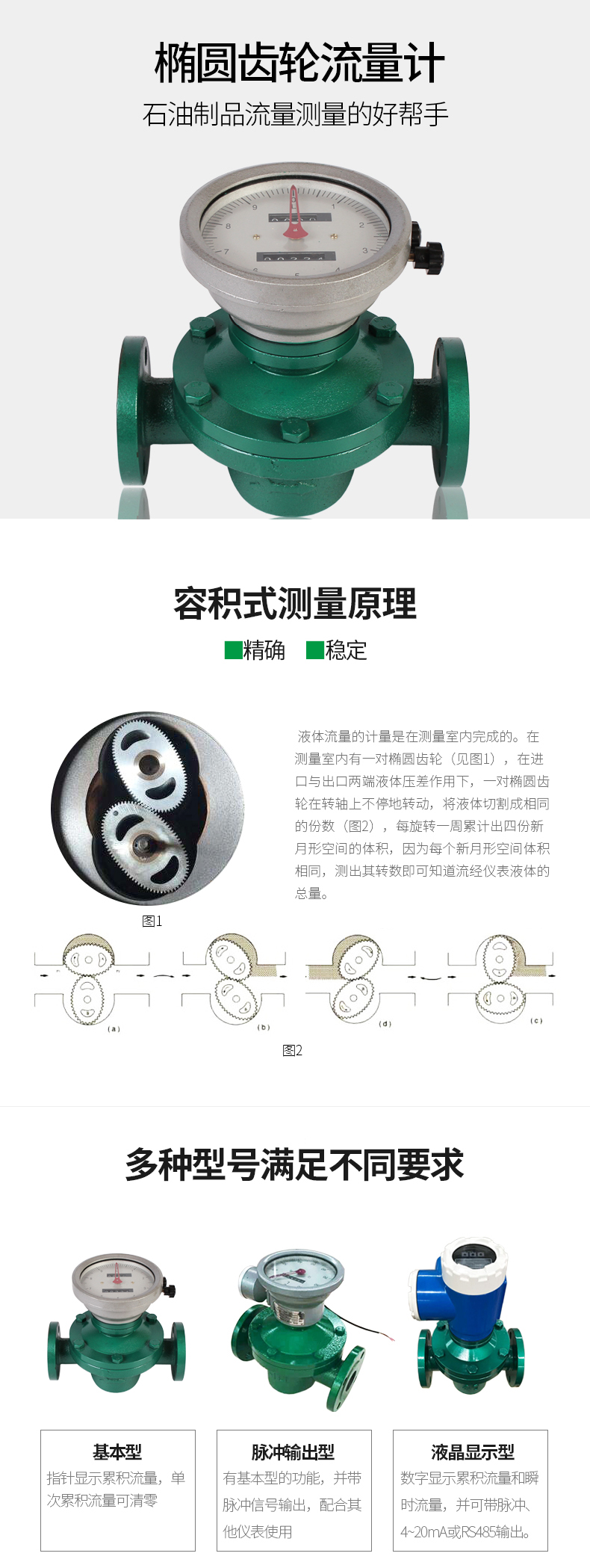

柏油流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成,柏油流量計在被測介質的壓差△p=pl-p2的作用下,產生作用力矩使其轉動。在所示位置時,由于P1>P2,在P1和P2的作用下所產生的合力矩使輪1產生順時針方向轉動,把輪1和殼體間的半月形容積內的介質排至出口,并帶動輪2作逆時針方向轉動,這時1為主動輪,2為從動輪,在 (b)上所示為中間位置,1和2均為主動輪;而在上所示位置,P1和P2作用在1輪上的合力矩為零,作用在2輪上的合力矩使2輪作逆時針方向轉動,并把已吸入半月形容積內的介質排至出口,這時2為主動輪,1為從動輪,與 (a)上所示情況剛好相反.如此往復循環,輪1和輪2互相交替地由一個帶動另一個轉動,將被測介質以半月形容積為單位一次一次地由進口排至出口。




柏油流量計特點

1、測量精度較高:0.2級與0.5級;
2、前后不需直管段,即使流量計靠近閥門、彎管、縮管、擴大管,也無需加裝直管段。
3.防爆等級:ExiaIICT6

鑄鐵,廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量。

鑄鋼,用于高壓、低腐蝕性介質的計量

不銹鋼,廣泛用于有較強腐蝕性液體介質,如酸、堿、鹽及有機化合 物等的計量

柏油流量計具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。汽油流量計可現場指示累積流量、瞬時流量,單次流量等,亦可輸出脈沖信號、4-20mA或1-5V模擬信號、4-20mA+HART、MODBUS、支持232,485通訊等。

 按照要求正確安裝后的汽油流量計,使用時即可保證足夠的精度,通常累計值的精度可達0.5級,是一種較為準確的汽油計量流量計。

  不同型號規格的流量計對z小使用流量有一允許值,只有當實際被測流量大于該下限流量允許值時,測量精度才能得到保證。汽油流量計要注意被測介質的溫度不能過高,否則不僅會增加測量誤差,為此,汽油流量計在儀表所規定的使用溫度范圍內使用。



柏油流量計選型參數

連接方式: 法蘭連接:DN10~DN200

安裝方式: 水平、垂直

可選擇口徑系列: DN10,15,20,25,40,50,80,100

壓力損失: ≤0.1MPa

精度等級: 普通型0.5級,高精度0.2級

介質壓力: 普通型1.6MPa,高壓型3.2MPa

汽油流量計粘度范圍: 普通型:0.6~200mpa.s,

介質溫度: 普通型<120℃,高壓型<200℃

表體材質: 鑄鐵、鑄鋼、不銹鋼等

轉動部件: 鋁合金、不銹鋼等


柏油流量計安裝與使用
1.安裝前,表面管道應仔細清除雜物。在安裝流量計時,應防止雜物跌入管道。汽油流量計盡可能安裝成水平位置。

2.前需裝過濾器,防止變送器因雜物而扎住而阻塞管道,過濾器應定期清洗。
3. 應安裝泵的輸出端,否則也會造成儀表誤差增大。
4. 在使用時,應使表內充滿液體。被測液體內不應混有氣體,否則應安裝氣體分離器。

按照要求正確安裝后的汽油流量計,使用時即可保證足夠的精度,通常累計值的精度可達0.5級,是一種較為準確的汽油流量計量儀表。但是,如果使用時被測介質的流量過小流量計的泄漏誤差的影響就會突出,不能再保證足夠的測量精度。

因此,不同型號規格的汽油流量計對z小使用流量有一允許值,只有當實際被測流量大于該下限流量允許值時,測量精度才能得到保證。

其次,使用要注意被測介質的溫度不能過高,否則不僅會增加測量誤差,而且有使齒輪發生卡死的可能。為此,汽油流量計在儀表所規定的使用溫度范圍內使用。

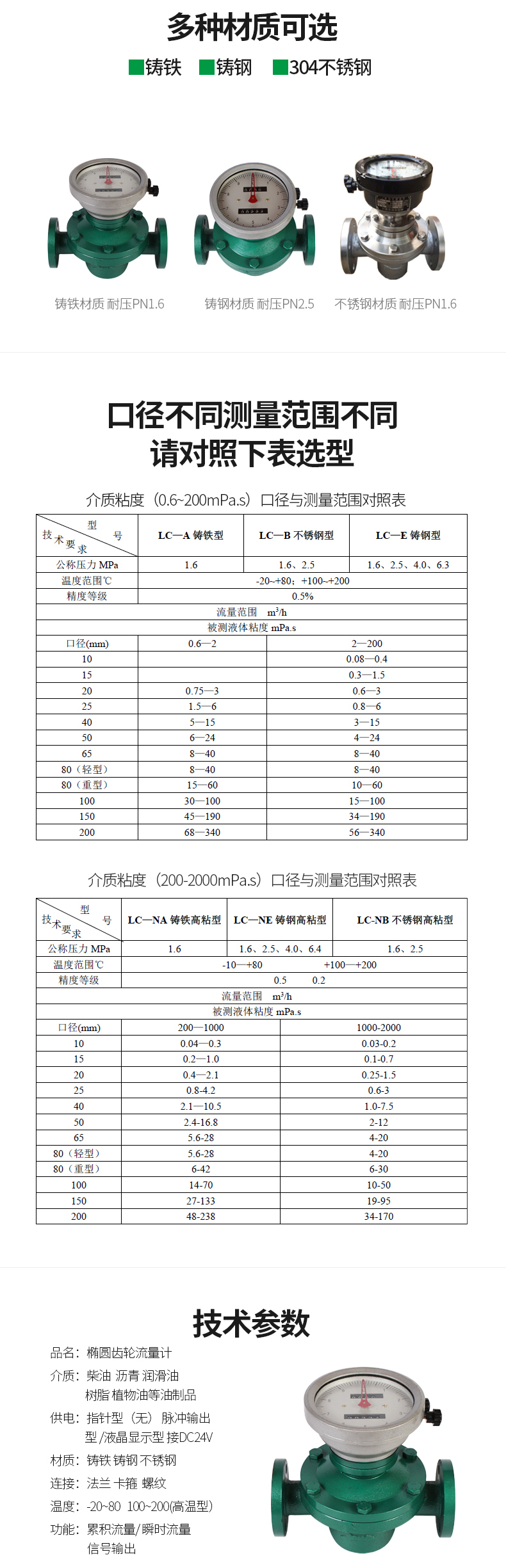

柏油流量計測量范圍及工作壓力

型號MYTC1501

MYTC1501-A鑄鐵

MYTC1501-E鑄鋼

MYTC1501-B不銹鋼

公稱壓力

Mpa

1.0 1.6

2.5 4.0 6.4

1.0 1.6

被測液體粘度

2 — 200 mPa.s

被測液體溫度

-20℃~+100℃

流 量 范 圍

型號

精度等級

A鑄鐵

E鑄鋼

B不銹鋼

公稱口徑(DNmm

0.5

0.2

0.5

0.2

0.5

0.2

10

0.04~0.4

0.1~0.4

0.04~0.4

0.1~0.4

0.1~0.5

0.1~0.5

15

0.25~1.5

0.3~1.5

0.25~1.5

0.3~1.5

0.3~1.5

0.3~1.5

20

0.5~3

0.6~3

0.5~3

0.6~3

0.6~3

0.6~3

25

1~6

1.2~6

1~6

1.2~6

1.2~6

1.2~6

40

2.5~15

3~15

2.5~15

3~15

3~15

3~15

50

4~24

4.8~24

4~24

4.8~24

4.8~24

4.8~24

65

5~40

8~40

5~40

8~40

8~40

8~40

80

10~60

12~60

10~60

12~60

12~60

12~60

100

16~100

20~100

16~100

20~100

20~100

20~100

150

32~190

38~190

32~190

38~190

38~190

38~190

200

34~340

68~340

34~340

68~340

68~340

68~340




















MY-LC



銘宇儀表經營標識

基本型號





流量計基本型號

口徑選擇

-□□



通徑大小

材料選擇

-A



鑄鐵



-E



鑄鋼



-B



不銹鋼

輸出信號

-2



無信號輸出



-3



脈沖 DV24V供電



-4



4~20mA DV24V供電

復零功能

-N



無復零功能



-F



復零功能

過濾器

-N



無過濾器



-G



含過濾器

流量選擇
