MY-XMDA-800智能巡檢儀按鍵說明:SET鍵:設置鍵,長按此鍵進入設置狀態,在設置過程中,該鍵的作用為確認當前所設置的數據,并自動轉到下一菜單。> 鍵: 參數設置時光標移位鍵,按鍵一次光標向右移動一位,到Z右邊一位時再按移位鍵則光標移到;在測量狀態下,此鍵作為手動巡檢和自動巡檢方式之間的切換。

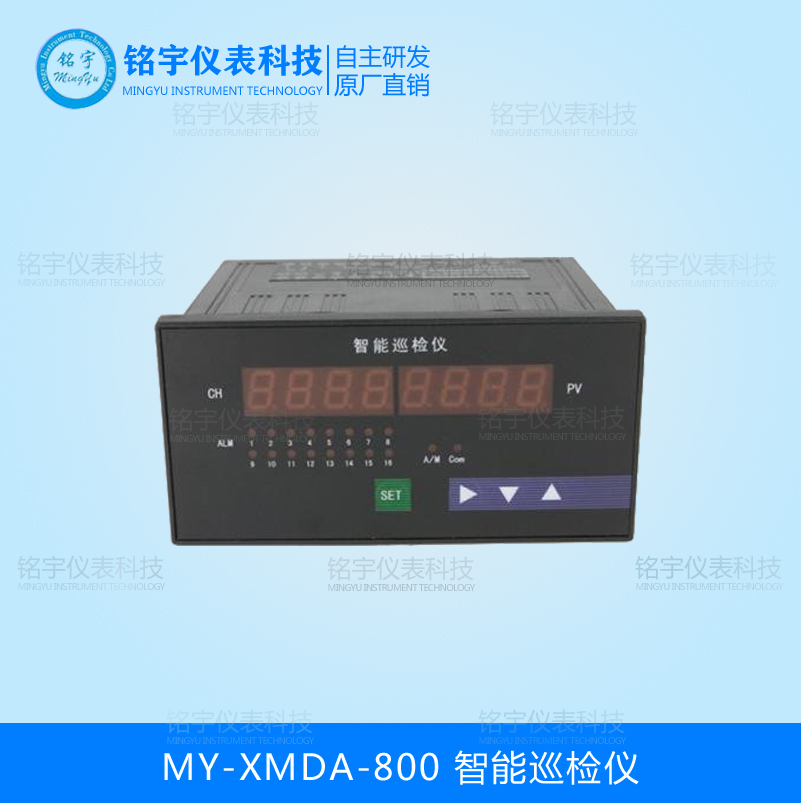

MY-XMDA-800智能巡檢儀詳細資料:
一.特點:
1、 通道:——z大16通道點數可選(可屏蔽2-16通道中的任何一個通道);
2、 輸入信號類型:——各通道可任意設置(通過軟件設置和硬件跳線相結合的方式完成);
3、 顯示量程和分辨率:——各通道可根據需要分別設置量程范圍和小數點位數;
4、 報警方式:——a.各通道統一設置報警值,共用繼電器輸出;——b.各通道分別設置報警值,共用繼電器輸出;——c.各通道分別設置報警值,獨立繼電器輸出(本方式需配分別報警控制盒);——d.各通道獨立雙色指示燈報警;紅色亮表示上限報警,綠色亮表示下限報警;
5、 模擬變送輸出類型和方式:——a.變送類型:0-10mA、0-20mA、4-20mA可選;——b.輸出方式:可選擇各通道測量值的平均值、z大值或z小值變送輸出;可16通道中任何一通道進行變送輸出;所有輸出方式的變送范圍必須相同;
6、 顯示方式:——雙排四位數碼管顯示;
7、 巡檢方式:——a.手動巡檢:可按∧、∨鍵手動查看各通道測量值;2分鐘無按鍵操作回到自動 巡檢狀態。——b.自動巡檢:儀表根據設定的顯示間隔循環顯示各通道的測量值,設定間隔為0.5秒-50秒,默認為1秒。以上兩種巡檢方式按>鍵進行切換。
8、 通訊方式:——RS232或RS485方式可選,采用標準modbus協議,通用性強,可靠性高,詳見“巡檢儀通訊協議”;
二.智能巡檢儀按鍵說明:SET鍵:設置鍵,長按此鍵進入設置狀態,在設置過程中,該鍵的作用為確認當前所設置的數據,并自動轉到下一菜單。> 鍵: 參數設置時光標移位鍵,按鍵一次光標向右移動一位,到z右邊一位時再按移位鍵則光標移到;在測量狀態下,此鍵作為手動巡檢和自動巡檢方式之間的切換。△、▽鍵: 參數修改時用于增加、減少參數設定值;手動巡檢時用于切換當前顯示通道。>鍵+△鍵 :參數設置時返回上一菜單;SET鍵+△鍵:退出參數設置菜單; 三.參數設置:在儀表運行狀態下,長按SET鍵(2S)即可進入設置菜單,此時顯示“CLK”,要求輸入密碼,鍵入“655”(可更新),再按SET鍵即進入?yún)?shù)設置。各按鍵功能及組合請見上述的“按鍵說明”。2分鐘內無按鍵動作則自動回到測量狀態。設置菜單及功能介紹如下表[表一]: [表一]主參數設置菜單
代碼功 能說 明Sn輸入信號類型選擇詳見Sn代碼表[表二];當各通道輸入信號類型相同時,Sn<30,具體參照[表二]設置即可。當各通道輸入信號類型不相同時,請?jiān)O(shè)置Sn=99,具體參照[表三]分別設置個通道輸入類型。dPS小數點位置范圍0-3;小數點后數字位數(用于提高顯示分辨率),例:a. dPS=0, 無小數點, 顯示XXXX,b. dPS=1,1位小數點,顯示XXX.X,c. dPS=2,2位小數點,顯示XX.XX,d. dPS=3,3位小數點,顯示X.XXX。其中熱電偶、熱電阻輸入的顯示分辨率z多可設為0.1℃和1℃。注:在各通道輸入信號不相同,或各通道分別設置報警值時,本參數無效,菜單不顯示。CHn巡檢通道z大點數及報警方式控制假設巡檢點數為A,則Az小為1,z大為16,即0 3時, 表示禁止該通道測量、顯示、報警;b. 當X為0、1、2、3時,表示允許該通道測量、顯示、報警,且X值為該通道顯示的小數點位數,如輸入信號為熱電偶、熱電阻,則X只能為0、1。例.CH_1=3421,表示第1通道顯示帶1位小數點,第2通道顯示帶2位小數點,第3通道關閉,第4通道顯示帶3位小數點。注:在各通道統一設置顯示量程、報警值、小數點位置時,則小數點位置由主菜單中dPS參數決定。CH_55-8通道巡檢控制參數值XXXX,個位至千位分別對應第5-8通道。其余同上。CH_99-12通道巡檢控制參數值XXXX,個位至千位分別對應第9-12通道。其余同上。如巡檢點數≤8,此參數無效,本菜單不顯示。CH_C13-16通道巡檢控制參數值XXXX,個位至千位分別對應第13-16通道。其余同上。如巡檢點數≤8,此參數無效,本菜單不顯示。AL_CAL1-AL2報警允許參數值--XX,個位至十位分別對應AL1-AL2,百位、千位無意義。X=0:禁止報警;X=1:允許報警。默認值0011。AL1上限報警值僅在統一設置報警值時有效:當任一通道測量值>AL1時,上限報警繼電器動作,且相應通道的指示燈長亮紅色。A1h上限報警點回差值僅在統一設置報警值時有效:當測量值在報警臨界點上下頻繁波動時,為防止繼電器頻繁動作而需設置的保持范圍。如A1h=1,則AL1±1范圍以內繼電器不動作。A1c上限報警方式僅在統一設置報警值時有效;無需更改,默認值A(chǔ)1c=31。AL2下限報警值僅在統一設置報警值時有效:當任一通道測量值< AL2時,下限報警繼電器動作,且相應通道的指示燈長亮綠色。A2h下限報警點回差值僅在統一設置報警值時有效:當測量值在報警臨界點上下頻繁波動時,為防止繼電器頻繁動作而需設置的保持范圍。如A2h=1,則AL2±1范圍以內繼電器不動作。A2c下限報警方式僅在統一設置報警值時有效;無需更改,默認值A(chǔ)2c=30。out變送輸出類型和輸出方式設置一.輸出類型:(X為任意值)X990:變送輸出0~10mA,X991:變送輸出4~20mA,X992:變送輸出0~20mA。二.輸出方式:(X為任意值)099X為各通道平均值變送輸出;199X為各通道z大值變送輸出;299X為各通道z小值變送輸出。3XXX為通道變送輸出;其中百位和十位的XX(1-16)為輸出通道選擇。4XXX為指通道分時變送輸出;即儀表顯示到某通道,就變送輸出某通道的數值,在此輸出方式下建議功能CHt(通道顯示間隔)設置時間大于3秒,以保證變送輸出值可以穩定輸出注:當某通道斷線或斷偶:1)如輸出方式設為平均、z大、z小值輸出時,則忽略此通道值。2)如輸出方式設為通道變送輸出時,此通道輸出電流(電壓)為0。Loo變送輸出零點如變送輸出范圍為0~1000℃,則Loo=0,Hio=1000;各種變送輸出方式的變送量程均由此參數設置。Hio變送輸出滿度Addr本機地址范圍1-247,默認為1。用于儀表同上位機通信時的地址設定。bAud通訊波特率0:2400bps;1:4800bps;2:9600bps; 用于儀表同上位機通信時的波特率設定。CLK參數設置密碼出廠密碼為655,如用戶需要改動,在該菜單輸入新密碼即可,如該密碼遺忘,請致電我公司。End參數設置結束再按一次SET鍵則退出參數設置,儀表恢復到運行狀態。
[表二] Sn代碼表:
Sn分度號測量范圍Sn分度號測量范圍00K0~1300℃130-5V-1999~999901E0~900℃141-5V-1999~999902S0~1600℃150-10mA-1999~999903B300~1800℃174-20mA-1999~999904J0~1000℃20Pt100-199.9~600.0℃05T0~400℃21Cu100-50.0~150.0℃06R0~1600℃22Cu50-50.0~150.0℃07N0~1300℃23BA2-199.9~600.0℃100-20mV-1999~999924BA1-199.9~600.0℃110-75mV-1999~9999270-400Ω-1999~9999120-200mV-1999~9999
[表三]分別設置各通道輸入信號類型菜單:在主參數設置菜單中,將Sn參數值修改為99,按SET鍵確認,然后再回到Sn菜單,將Sn參數值設置為259,按SET鍵即可進入:
代碼功 能說 明Sn01第1通道信號輸入類型代碼值見[表二]Sn02第2通道信號輸入類型Sn03第3通道信號輸入類型Sn04第4通道信號輸入類型Sn05第5通道信號輸入類型Sn06第6通道信號輸入類型Sn07第7通道信號輸入類型Sn08第8通道信號輸入類型Sn09第9通道信號輸入類型Sn10第10通道信號輸入類型Sn11第11通道信號輸入類型Sn12第12通道信號輸入類型Sn13第13通道信號輸入類型Sn14第14通道信號輸入類型Sn15第15通道信號輸入類型Sn16第16通道信號輸入類型
注:當某通道被禁止時,[表三]中對應該通道的菜單不顯示。 [表四]分別設置各通道的顯示量程及上下限報警值菜單:在主參數設置菜單中,將Sn參數值設置為359,按SET鍵即可進入:代碼代碼地址功智能巡檢儀
