雷達物位計是將發射能量很低的短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保短時間內穩定和精確的測量。
雷達物位計產品詳情：

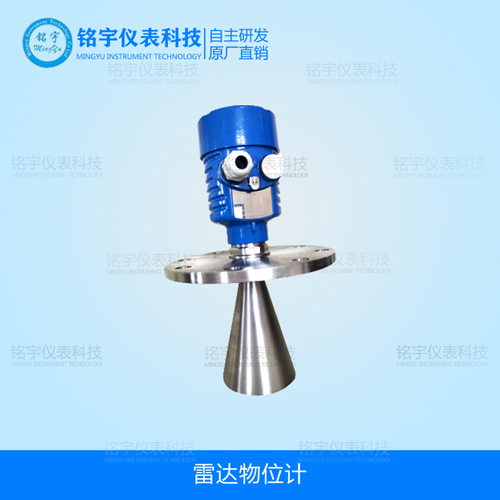

MY-LD800系列雷達物位計是將發射能量很低的短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保短時間內穩定和精確的測量。MY-LD800系列雷達物位計即使在工況比較復雜，存在虛假回波的情況下，其用新的微處理技術和調試軟件也可以準確的分析出物位的回波。
輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
應用介質：
MY-LD800系列雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。
產品簡介：
|
MY-LD800系列智能雷達物位儀表 |
|
|
|
|
類 別 |
LD801 |
LD802 |
LD803 |
|
應 用 |
過程條件簡單，腐蝕性的液體、漿料、固體 |
存儲或過程容器腐蝕性的液體、漿料、固體 |
適應各種存儲容器或過程計量環境，液體、漿料、固體 |
|
測 量 范 圍 |
20米 |
20米 |
35米 |
|
過 程 連 接 |
螺紋 |
法蘭 |
法蘭 |
|
過 程 溫 度 |
-40-130℃ |
-40-150℃ |
-40-250℃ |
|
過 程 壓 力 |
-1.0-3bar |
-1.0-20bar |
-1.0-40bar |
|
重 復 性 |
± 3mm |
± 3mm |
± 3mm |
|
精 度 |
< 0.1% |
< 0.1% |
< 0.1% |
|
頻 率 范 圍 |
6.8GHz |
6.8GHz |
6.8GHz |
|
防爆/防護等級 |
EXiaIICT6/IP68 |
EXiaIICT6/IP68 |
EXiaIICT6/IP68 |
|
信 號 輸 出 |
4…20mA/HART(兩線) |
4…20mA/HART兩線) |
4…20mA/HART(兩線) |
安裝指南
安裝說明
|
|
|
|
|
|
罐內安裝
佳安裝選擇
|
|
|
罐內安裝（MY-LD801、MY-LD802）
|
|
|
|
|
|
罐內安裝（MY-LD803）
|
|
|
安裝短管較長時使用天線延伸管
|
|
|
導波管內安裝
必須注意：
|
|
測量條件
注意事項
測量范圍超出的動作
當測量范圍超出時，儀表輸出為22mA電流。
接線方式
調試
MY-LD800可以通過三種方式調試：
|
現場編程模塊（SKPM）
|
|
|
|
|
通過SKSOFT軟件調試
無論那種信號輸出，4…20mA/HART,雷達傳感器都可以通過軟件進行調試。采用BTSOFT軟件進行儀表調試，需要一個儀表CONNECTCAT驅動器。
使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，HART適配器可以和4…20mA線并聯。
MY-LD800系列尺寸
編程器尺寸
技術數據：
基本參數
工作頻率：6.8GHz
波 束 角： 24°LD801, LD802
18°LD803 帶DN150法蘭
14°LD803 帶DN200法蘭
12°LD803 帶DN250法蘭
測量范圍：0…35m
重復性 ：±3mm
分辨率 ：1mm
采樣 ：回波采樣55次/s
響應速度：>0.2s(根據具體使用情況而定)
電流信號：4…20mA
精度 ：<0.1%
天線材質 LD801、LD802為PP/PTFE
LD803 為316L不銹鋼
通訊接口 HART通訊協議
過程連接 LD801 (PP，PTFE天線) ：G1-1/2 316L不銹鋼，：
LD802(棒式天線) ：翻邊法蘭DN50，DN80，DN100，DN150
LD803(喇叭口形式天線)：法蘭DN50，DN80，DN100，DN150，DN200，DN250
電源 電源：24V DC(+/-10%)，波紋電壓：1Vpp
耗電量：max22.5mA
環境條件 溫度：－40℃…＋80℃
容器壓力（表壓）－1…40bar
防爆認證 ExiaII C T6
外殼保護等級 IP68
兩線制接線 供電和信號輸出共用一根兩芯導線
電纜入口：2個M20×1.5（電纜直徑5…9mm)
