限流減壓孔板

產品時間：2020/9/30 8:34:35

簡要描述：

在線咨詢聯系我們

詳細介紹

限流減壓孔板詳細資料：

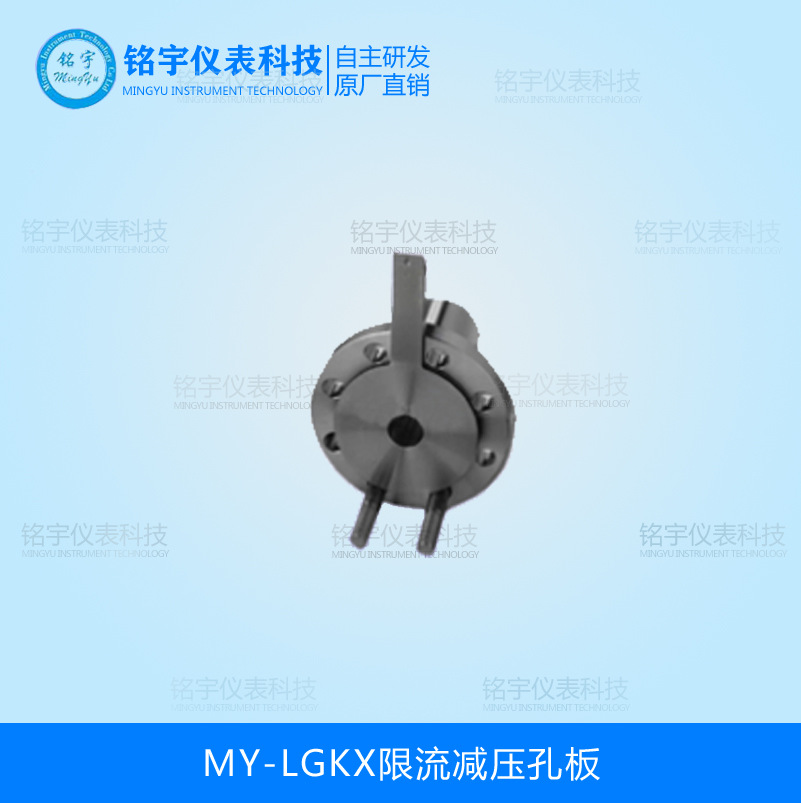

MY-LGKX限流減壓孔板

MY-LGKX限流減壓孔板可以作為節流元件用來對流體限定流量和降低壓力。當孔板前后存在一定壓差，流體流經孔板，對于一定的孔徑，流經孔板的流量隨著壓差增大而增大。但當壓差超過某一數值(稱為臨界壓差)時，流體通過孔板縮孔處的流速達到音速，這時，無論壓差如何增加，流經孔板的流量將維持在一定數值而不再增加。限流減壓孔板就是根據這一原理來限定流體的流量和降低壓力的。　　
限流減壓孔板按孔板上開孔數量分為單孔板和多孔板；按孔板數量可分為單級和多級。
一、限流減壓孔板的用途：
1、工藝物料需要降壓的場合。
2、在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。
3、流體需要小流量且連續流通的地方，如泵的沖洗管道、熱備用泵的旁路管道(低流量保護管道)、分析取樣管等場所。
4 、需要降壓以減少噪聲或磨損的地方，如放空系統。
二、限流減壓孔板技術參數：
1.公稱壓力 : ≤ 42MPa
2.公稱通徑： 25 ～ 500mm
3.降壓能力：可采用多級降壓，整體降壓能力不限制。

三、孔板流量計選型表：

型號	說明
MY-LG	節流裝置（孔板流量計）
	代號	按其結構特征的兩大基本分類
	K	孔板
	P	噴嘴等
		代號	按其結構形式細分
		H	標準孔板(環室)
		Y	標準孔板(法蘭)
		X	限流減壓孔板
		I	ISA 1932噴嘴
		L	長徑噴嘴
		W	文丘利噴嘴
		G	經典文丘利管
		S	雙重孔板
		Q	圓缺孔板
		Z	錐形入口孔板
		R	1/4圓孔板
		P	偏心孔板
		N	整體(內藏)孔板
		Q	楔形孔板
		T	不在上述之列的特殊節流裝置
			代號	口徑
			10～1600	通徑：DN10～1600mm
				代號	公稱壓力（105Pa）
				2.5	2.5
				10	10
				16	16
				25	25
				64	64
				100	100
				200	200
					代號	介質
					Y	液體
					Q	氣體
					Z	蒸汽
					GY	高溫液體
						代號	材質
						1	法蘭碳鋼，孔板芯不銹鋼
						4	全304不銹鋼
						6	全316不銹鋼
						T	其它材質（訂貨時說明）
							代號	配件
							0	無
							1	截止閥
							2	冷凝管
							3	三閥組
								代號	其它
								C	差壓變送器
								X	流量積算儀
								B	溫壓補償（熱電阻、壓力變送器）
