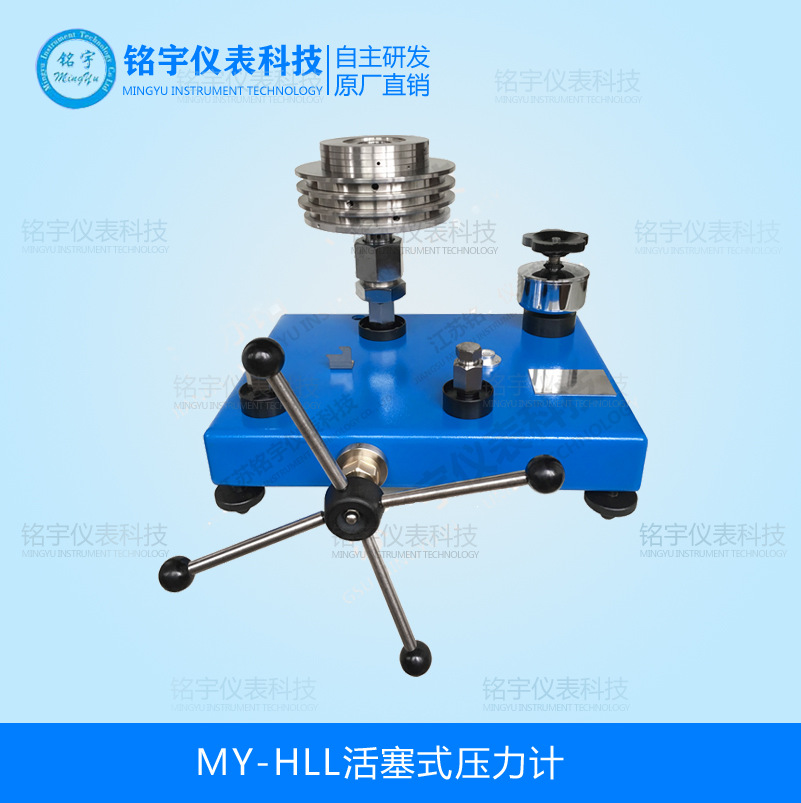

MY-HLL活塞式壓力計做為重要的壓力基準儀器，主要用來校驗其他壓力儀表，是壓力基準儀器之一，也是目前市場上性價比較高的壓力基準設備，我廠生產的活塞式壓力計不僅僅局限于取得國家檢定證書，更側重于生產計量使用的便捷性，讓生產計量效率高更輕松是我們對于活塞壓力計的市場定位。
活塞式壓力計詳細資料：
MY-HLL活塞式壓力計做為重要的壓力基準儀器，主要用來校驗其他壓力儀表，是壓力基準儀器之一，也是目前市場上性價比較高的壓力基準設備，我廠生產的活塞式壓力計不僅僅局限于取得國家檢定證書，更側重于生產計量使用的便捷性，讓生產計量效率高更輕松是我們對于活塞壓力計的市場定位。
活塞式壓力計特點：
滿足JJG59-2007《活塞式壓力計檢定規程》和JJG99-2006 《砝碼》、國家計量檢定規程。
活塞桿和活塞筒采用碳化鎢材質精工研磨保證了活塞良好的鑒別力。
采用低重心結構，活塞系統更加平穩
活塞系統采用碳化鎢一體保護結構，保護軸直徑為10毫米，保護軸同 活塞桿均為碳化鎢材質，一體成型。保證了活塞系統不在使用中損壞，此保護方案為我公司自主研發可高效保護活塞系統（正在申請發明性）。
活塞壓力計采用外置式位移接近傳感器，可實時顯示活塞系統位置的變化，顯示系統為數碼管顯示，更加直觀，活塞位移高度為0-3毫米。外置位移系統非嵌入活塞系統，不影響活塞保護系統。
活塞壓力計采用排污系統，在活塞系統下方，輸出接口下方均有排油管路，油直接回流至油杯，保證了活塞臺面的干凈和衛生,排油系統 遠超單一的活塞系統排油,使臺面更加無油。
活塞缸采用自密封系統，密封圈可以保證30000次循環打壓不泄露，真正做到方便和便捷.
活塞配置預加壓裝置，讓打壓更輕松
活塞式壓力計有預加壓裝置但無預加壓截至閥，整體閥門只有一個泄壓閥，操作更方便。
壓力計的工作原理基于活塞本身重量和加在活塞上的專用砝碼重量，作用在活塞面積上所產生的壓力與液壓容器內產生的壓力相平衡。
壓力計系由檢驗泵和測量系統兩部分組成。見圖：
檢驗泵部分包括手搖泵（11）、油杯（9）及兩個閥（6）和（7）。在閥（6）和（7）上裝有兩端鎖母，用以連接被檢驗的精密壓力表。測量系統主要由一個經過精密研磨后具有精確截面的活塞，活塞直接承受底盤上的砝碼重量。
活塞式壓力計技術數據：
表1
|
精確度等級 |
基本誤差限 |
|
|
壓力值在測量范圍下限以下時 |
壓力值在測量范圍內時 |
|
|
0.05 |
測量范圍下限的±0.05% |
實際測量壓力值的±0.05% |
YS-250、600活塞式壓力計的承重桿（包括活塞頭部）浸入工作液體浮力為5.6g.
YS-6活塞式壓力計，活塞底部與被校表中心液柱差H，表殼外徑為φ150㎜，H=109㎜;表殼外徑φ160㎜，H=119㎜,表殼外徑φ250㎜，H=169㎜，其修正公式△P=Hγ，式中△P為液柱差產生的壓力，γ=0.88g/cm3為變壓器油的比重。
1、砝碼 2、指標板 3、底座 4、調整螺釘 5、連接管部件 6、7、8閥 9、油杯 10、水平儀 11、手搖泵 12、手輪 13、測量系統
|
參數 |
單位 |
值力值 |
|||||
|
0.6MPa |
6 MPa |
25MPa |
60 MPa |
||||
|
測量上限 |
MPa |
0.6 |
6 |
25 |
60 |
60 |
|
|
測量下限 |
MPa |
0.04 |
0.1 |
0.5 |
1 |
1 |
|
|
活塞公稱面積 |
cm2 |
1 |
0.5 |
0.2 |
0.1 |
0.05 |
|
|
底盤 及活塞 |
公稱 質量 |
㎏ |
0.4 |
0.5 |
1 |
1 |
0.5 |
|
產生 產壓力 |
MPa |
0.04 |
0.1 |
0.5 |
1 |
1 |
|
|
專用 砝碼 |
公稱 質量 |
㎏ |
0.1；0.5 |
0.5；2.5 |
1;5 |
1;5 |
0.5;2.5 |
|
產生 的壓力 |
MPa |
0.01 0.05 |
0.1 0.5 |
0.5;2.5 |
1;5 |
1;5 |
|
|
數量 |
個 |
6;10 |
4;11 |
4;9 |
4;11 |
1;11 |
|
|
兩端鎖母 |
|
M20×1.5 |
M20×1.5 |
M20×1.5 |
M20×1.5 |
M20×1.5 |
|
|
重量 |
㎏ |
35 |
65 |
85 |
95 |
75 |
|
|
工作液體 |
|
變壓器油20℃時運動粘度9~12厘沲酸值不大于0.5毫克KOH/克 |
癸二酸酯20℃時運動20~25mm2/s，酸值不大于0.05毫克 KOH/克 |
||||
活塞式壓力計驗收與保管
1、用戶收到裝箱壓力計,應先檢查壓力計包裝是否完整；如有損傷,應即查明原因。
2、開箱后拆除襯墊物，檢查壓力計外觀是否完好，說明書、合格證是否齊全，如有缺損，應即通知我廠。
3、壓力計應貯藏在室內，其環境溫度應為+5~35℃。相對濕度不大于80%；周圍空氣不應含有腐蝕壓力計的有害雜質。
活塞式壓力計安裝與使用
1、壓力計應放在便于操作的工作臺上，利用調整螺釘（4）來校準水平，必須使氣泡水平儀的氣泡位于中間位置。
2、壓力計的工作環境溫度20±2℃，周圍空氣不得含有腐蝕性氣體。
3、砝碼應放在干燥地點。
4、使用前，首先用油清洗壓力計各部分，然后在手搖泵和測量系統的內腔注滿傳壓價質（傳壓價質不允許混有雜質和污物），并將內腔中的空氣排除。
5、旋轉手搖泵手輪，檢查油路是暢通：若無問題，即可裝上被檢精密壓力表。
6、操作步驟：
（1）打開油杯（9），左旋手輪，使手搖泵的汽缸充滿油液。
（2）關閉油杯（9），打開（6）（7）（8）三個閥，右旋手輪，產生初壓，使底盤升起，到與指示板的上端相齊為止。見圖
（型號YS-6到活塞桿上的刻線與紅漆線相重合為止。）
（3）增加砝碼重量，使之產生所需之檢驗壓力。增加砝碼時，應不斷轉動手輪，以免底盤下降；操作時，必須使底盤及砝碼以不小于30轉/分的初角速度按順時針?lè)较蛐D(zhuǎn)，借以克服摩擦阻力的影響。
（4）檢查完畢，左旋手輪，逐步卸去砝碼；后打開油杯，卸去全部砝碼。
7、出廠的砝碼，底盤及活塞的實際質量系按標準重力加速度計算的,但壓力計使用地點的重力加速度與標準重力加速度相差超過0.0005米/秒2時，則質量應予以修正，方能使用。YS-6、YS-60修正后質量按下式計算：
|
ｍ＝ |
Ｐ·Ａ＇ |
·（１＋ |
ρａ |
）（㎏） |
（１）
|
|
ｇ |
ρｍ |
式中：ｍ－專用砝碼，帶有底盤裝置的活塞的質量（㎏）：
Ｐ－測量的壓力值（Ｐａ）；
Ａ＇－活塞有效面積（㎡）；
ｇ－工廠制造時為標準重力加速度（9.80665m/s2);當在使用地點進行修正時,為當?shù)刂亓铀俣?m/s2);
Pa－空氣密度（1.2㎏m3)
Pm－專用砝碼，底盤及活塞的材料密度（鋼為7.8×103㎏m3），鋁為2.7×103㎏m3）YS-250,YS-600修正后重量按下式計算：
|
Mj= |
Pj·A'o |
(1+ |
ρａ |
）［1+2j-1)λ·Pj] |
(2) |
|
g |
ρｍ |
Mj---按次序加載的第j砝碼的質量，㎏；
Pj---在參考溫度和標準重力加速度下，加載第j塊砝碼產生的壓力值，pa
AO,---在零壓力和參考溫度下，被檢活塞式壓力計活塞有效面積，㎡；
ｇ－工廠制造時為標準重力加速度（9.80665m/s2);當在使用地點進行修正時,為當?shù)刂亓铀俣?m/s2);
Λ－活塞、活塞筒組件的壓力變形系數，Pa-1; λ=2.8×10-12(Pa-1)
j－砝碼的加放順序。
β－變形系數（Pa-1)，β=2.8×10-12(Pa-1)
8、當0.05級壓力計的使用環境溫度，超出20±2℃，應按下式進行壓力修正：
9、△P=P(a1+a2)(20-t) 式中：P－所測壓力（Pa);
a1；a2-－活塞桿和活塞筒材料的線膨脹系數（銅為0.0000167，銅為0.0000105）；
t－環境溫度（℃）。
9、壓力計的使用，其活塞桿、活塞筒、底盤和砝碼等，必須根據壓力計的同一出廠編號，配套使用，不能互換。
活塞式壓力計維護與修理
1、壓力計除活塞桿和活塞筒是精密零件，不得輕易拆卸外，其他各部分應定期清洗。清洗及安裝時都必須謹慎小心，防止臟物或擦布纖維混入。
2、油液必須過濾，不許混有雜物臟物；經使用一定時間后，必須更換新油。
3、不用時必須蓋上防塵罩，以免塵埃進入壓力計內。
4、每使用一年，必須送計量機關重新檢定。
5、壓力計帶有附件5個皮碗，當手搖泵口有泄露時，將壓緊螺母松開，用手逆時針搖動退出絲杠，取下活塞舊件，更換皮碗，更換后的皮碗應在徑向能自由轉動。
活塞式壓力計訂貨須知
訂貨必須注明：型號、名稱和精確度等級。
注：1MPa=106Pa；1㎡=104cm2
