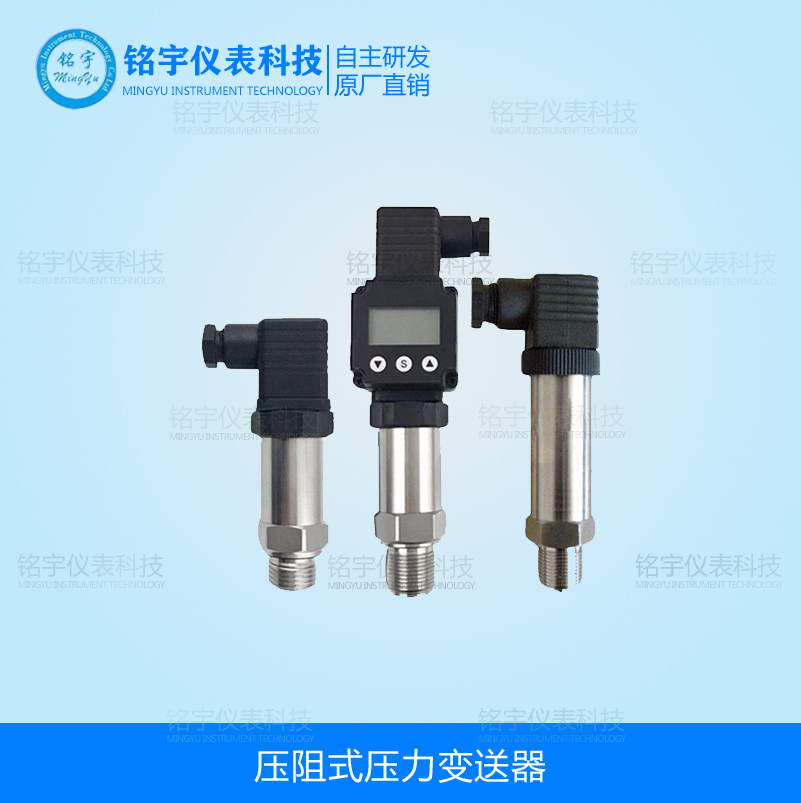

壓阻式壓力變送器詳細資料：

MY系列壓阻式壓力變送器傳感器信號經過信號處理電路后轉換為標準信號輸出，產品經過了長期老化及穩定性考核等工藝嚴格篩選，性能穩定可靠。應用于環境比較惡劣的露天現場，同時要求能夠現場觀測壓力顯示、需要零點遷移和量程調節的場合。適用于石油、化工、冶金、電力、輕工、紡織、建材、水文地質、食品、醫藥、環境控制等行業的過程控制和壓力測量。

這種變送器十分可靠、經濟。它采用一種可編程序的KELLER-ASIC微型芯片，稱作“可編程電阻器”。“可編程電阻器”芯片使變送器可用自動測試設備安裝與校準，以改善生產質量和降低成本。PRO型還具有用手調PP-96程序器編制程序或重新調節量程的特性。21/21PRO系列自1989年*次介紹之后就在不斷使用。

這種變送器使用6SC系列的膜盒，壓阻式硅壓力傳感器裝在充油的膜盒中，介質壓力由不銹鋼膜片隔離并通過所充油液傳到硅片上。密封式表壓型有一個自由浮在油中的TAB (用絕緣帶自動膠粘) 傳感器，這樣可保證穩定性的耐用性。試驗表明，在10 bar到250 bar壓力范圍，即使有2×107循環的壓力變化也不會損傷傳感器，因此，21系列適用于難對付的液壓場合。

“可編程電阻器”線路有可編程電阻網絡，由它調整零點/增益和溫度系數。所有的21/21PRO系列變送器都經過壓力和溫度循環補償試驗過程，在補償試驗結束，各種參數都經計算機控制試驗裝置自動地校準和調整。然后進行z后的檢驗，檢驗結果是: 調整位置正確，符合條件要求。此時才交付使用。
注意: 校準的21系列變送器是不可程控的。
 21PRO系列可程控型變送器有引出到電纜接頭的數據線路，它可簡單而精確的調整零點和量程。程控器PP-96可使變送器容易地編制程序。PP-96-10程控器一次可操作10個相同的變送器，可程控型變送器可在 (25%~120%) FS進行滿量程調整和* 25%零點調整。

技術指標和性能：

測量介質 與316L 不銹鋼兼容的各種液體、氣體或蒸氣

測量范圍 －0.1kPa～0～0.01kPa～100MPa

過 載 1.5倍滿量程壓力或110MPa（取z小值）

壓力類型 表壓、絕壓、密封參考壓力

供電電源 15～30VDC 15～28 VDC 15～28 VDC

輸出信號 4～20mADC 0～10/20 mADC 0/1～5/10VDC

傳輸方式 二線制: 三線制: 三線制:

精確度 典型：±0.25﹪FS z大：±0.5﹪FS

（包括非線性、遲滯和重復性）

長期穩定性 典型： ±0.1﹪FS z大：±0.2﹪FS

零點溫度系數 0.03％FS/℃（≤100kPa） 0.02％FS/℃（＞100kPa）

滿度溫度系數 0.03％FS/℃（≤100kPa） 0.02％FS/℃（＞100kPa）

工作溫度 －30～ 80℃

貯存溫度 －40～ 100℃

負載電阻 ≤（U－15）/0.02Ω

電氣連接 電纜連接 、 航空扦頭、 赫斯曼扦件

殼體材料 不銹鋼1Cr18Ni9Ti

過程接口 M12×1 N20×1.5或G 1/4外螺紋

防護等級 IP65

防爆標志 ExiaⅡCT6（本質安全防爆型）
